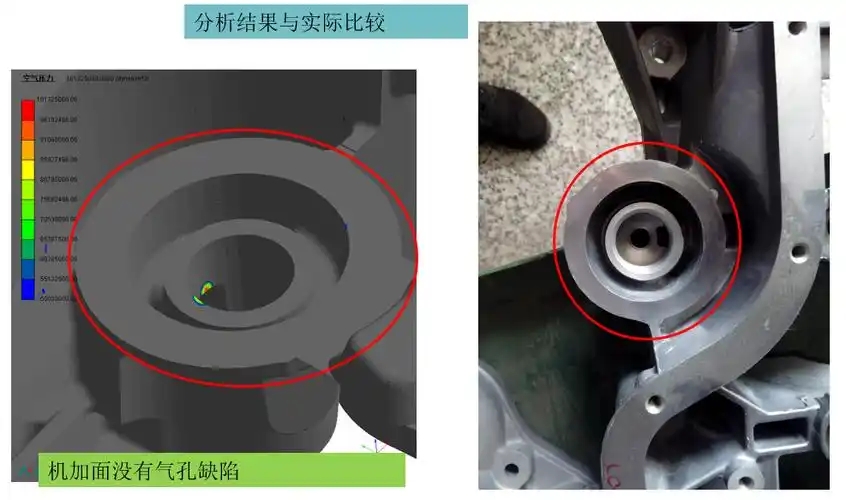

연성 철 주물에서 수축 다공성을 유발하는 요인은 무엇입니까?

수축 다공성 속도에 영향을 미치는 일반적인 규칙연성 철 주물;

1. 계수연성 철 주물. 캐스팅 계수가 2.5보다 크면, 라이브리스 캐스팅을 쉽게 달성하기가 쉽습니다. 그러나 일부 전문가들은이 한도에 대해 회의적입니다. 일반적으로, 두꺼운 주물은 흑연의 팽창으로 인해 수축 다공성없이 쉽게 캐스트 될 수 있습니다. 이 시점에서, 탄소 등가는 플로팅 흑연을 피하기 위해 4.5%를 초과해서는 안됩니다. 분산 된 핫스팟이있는 미세 주물은 수축 기공성이 발생하며, 이는 강렬한 냉각, 크로마이트 모래 또는 국소 내부 라이저를 통해 해결할 수 있습니다. 쏟아지는 라이저 시스템의 수유 및 수축에 특별한주의를 기울여야합니다. 일반적으로 냉재 라이저를 피하기 위해 가능할 때마다 핫 라이저를 사용해야합니다.

2. 샌드 박스의 강성과 모래 곰팡이의 경도에 적절한주의. 샌드 박스 강성 및 모래 금형 밀도 측면에서 설정이 너무 가득하지 않아야합니다.

3. 붓기 및 라이저 디자인의 합리성. 차가운 라이저가 먹이 효과가 좋지 않기 때문에 뜨거운 라이저와 강렬한 냉각을 사용하는 것이 바람직합니다.

4. 금형의 냉각 속도.

5. 쏟아지는 온도와 속도의 합리적인 선택. 일부 두꺼운 주물의 경우 쏟아지는 온도를 적절하게 증가시키고 쏟아지는 속도를 연장하면 수축 문제가 해결 될 수 있습니다. 이것은 또한 캐스팅에서 2 차 산화 슬래그를 떠오르는 데 도움이되어 결함 감지 준수가 증가합니다.

6. 화학 성분을 합리적으로 선택하고 적절한 잔류 마그네슘 및 희토류 함량을 유지합니다.

7. 모래 곰팡이의 냉각 조건 하에서, 더 많은 흑연 구체를 위해 노력하는 것은 수축 다공성을 줄이고 기계적 특성을 개선하는데 유리하다.

8. 더 나은 원자재와 용융 철의 야금 품질이 우수한 것을 얻으려면 쏟아지기 전에 녹은 철을 너무 오랫동안 고온에서 유지하지 않도록 특별한주의를 기울여야합니다. 용융 철에서 흑연 핵 생성을 증가시키기 위해 쏟아지기 전에 전처리를 수행해야하며, 이는 흑연 구체의 수를 증가시키고 수축 다공성을 줄일 수 있습니다.
