연성주철의 탄소 함량은 얼마입니까?

탄소 함량이 높을수록 주물의 흑연화를 촉진할 수 있습니다. 흑연은 구형 형태를 취하기 때문에 기계적 응용 분야에서 에너지를 흡수하여 기계의 물리적 특성을 향상시킬 수 있습니다.

연성철의 탄소 함량은 일반적으로 높기 때문에 철-탄소 합금입니다. 산업용 주철의 경우 일반적인 탄소 함량은 2%~3.9%이며 탄소 등가물은 4.1%~4.7%입니다.연성이 있는 철 주물: 연성철의 화학적 조성은 주로 황, 인, 규소, 탄소, 망간의 다섯 가지 공통 원소를 포함합니다.연성이 있는 철 주물: 특히 용해재료를 준비할 때 주물벽이 얇고 구상화성분의 잔존량이 많거나 접종이 불충분한 경우에는 그 함량을 상한치로 취하고 그렇지 않은 경우에는 하한치를 사용하는 것이 특히 중요하다. 공정점 근처의 탄소당량을 선택하면 용철의 유동성이 향상될 뿐만 아니라, 연성철의 경우 탄소당량을 높이면 흑연화 팽창이 증가하여 응고 과정에서 용철의 자기 보상 능력도 향상됩니다. 그러나 탄소 함량이 너무 높으면 흑연이 떠오를 수 있습니다.

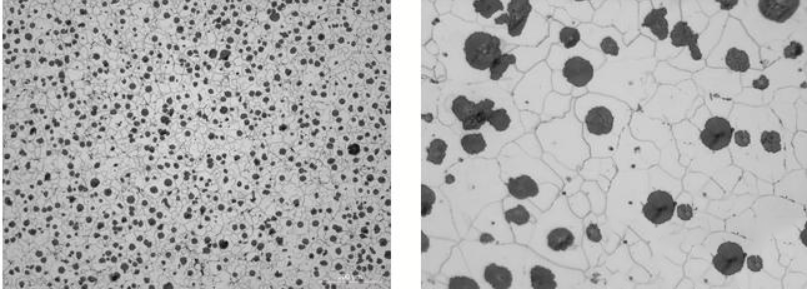

따라서 경험적 관찰에 따르면 용선에서 부유 흑연이 관찰되면(약 1200°C의 온도) 연성철의 탄소 당량의 상한에 도달합니다. 탄소 함량이 연성 철의 성능에 미치는 영향: 연성 철 주물의 탄소 함량은 응고 중에 석출되는 흑연의 양에 영향을 미치며, 이는 흑연 구의 평균 크기 또는 수를 나타냅니다. 일반적으로 탄소 함량은연성이 있는 철 주물범위는 2%에서 3.9% 사이이지만 탄소 함량 감소가 주철의 기계적 특성에 미치는 영향을 이해하는 것이 중요합니다. 이는 구조, 치수, 벽두께, 인접한 평면벽의 벽두께 오차 등을 고려하여 고려되어야 한다.연성이 있는 철 주물. 연성철의 탄소 함량을 약 4%에서 2.5%로 줄이면 인장 강도와 항복 강도(약 23~31N/mm²)가 약간 증가하고 연신율도 약 5% 증가하여 충격 값이 크게 향상됩니다.
