확장 쉘 락 볼트란 무엇입니까?

확장 쉘 락 볼트부서지거나 느슨한 암석 덩어리를 안정화하기 위해 지하 공학(예: 광산, 터널 및 지하 동굴)에서 널리 사용되는 기계적 암석 보강 장치의 일종입니다.

핵심 작동 원리

그들은 볼트와 암석 시추공 사이에 마찰과 조임력을 생성하기 위해 기계적 팽창에 의존합니다. 핵심 구성 요소는 볼트 끝에 설치된 확장 쉘(분할된 쐐기 모양 슬리브)입니다. 볼트를 조이면(보통 노출된 끝에 너트가 있음) 확장 쉘이 쐐기에 의해 압축되어 바깥쪽으로 확장되고 시추공의 내벽에 단단히 밀착됩니다. 이로 인해 강한 반경 방향 마찰이 발생하여 볼트가 암석에 단단히 고정되고 볼트가 인장 하중을 견딜 수 있어 암석 붕괴나 변위를 방지할 수 있습니다.

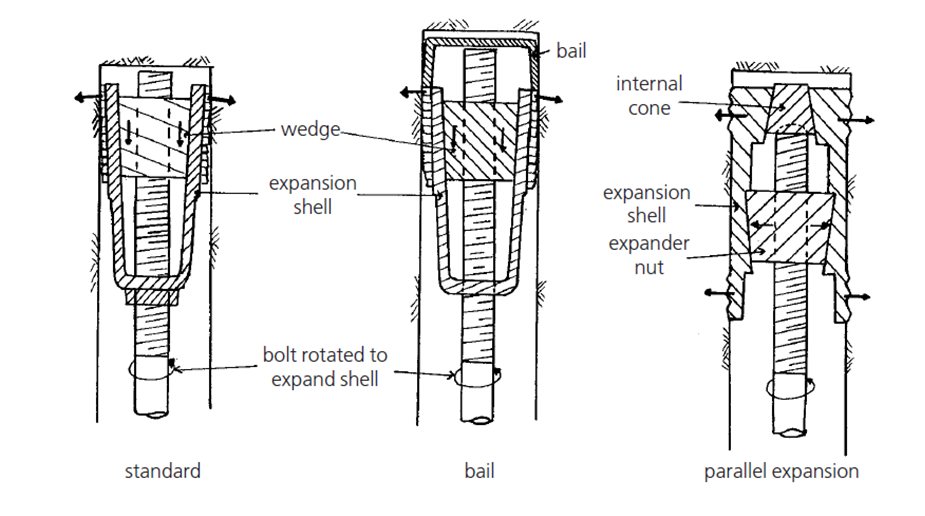

기본 구조

확장 쉘조립: 분할된 강철 슬리브와 일치하는 웨지로 구성된 코어 고정 부품입니다. 슬리브의 분할 수는 엔지니어링 요구에 따라 조정될 수 있습니다.

볼트 본체: 볼트 본체를 연결하는 강철 막대(일반적으로 나사산이 있는 강철)입니다.확장 쉘및 표면고정부품으로 구성되어 인장력을 전달한다.

표면 고정 부품: 와셔 및 너트 포함. 너트를 조이면 쐐기가 작동하여 확장 쉘을 압축하고 와셔는 압력을 암석 표면에 고르게 분산시킵니다.

주요 특징

신속한 앵커링: 그라우트 경화를 기다리지 않고 너트를 조인 후 즉시 앵커링 효과를 얻을 수 있어(그라우트 락 볼트와 달리) 긴급 지원 시나리오에 적합합니다.

기계적 앵커링: 그라우트 재료가 필요하지 않아 그라우트가 쉽게 응고되지 않는 수분이 풍부하거나 저온 환경에서 시공하기에 편리합니다.

제한된 고정 깊이: 효과적인 고정력은 주로 다음과 같은 접촉에서 비롯됩니다.확장 쉘및 시추공 벽이므로 일반적으로 임시 또는 단기 지원으로 사용됩니다. 장기간 및 높은 안정성 요구 사항의 경우 그라우팅된 록 볼트가 더 적합합니다.

간편한 설치 및 제거: 작동 과정이 간단하며 필요한 경우 제거 및 재사용이 가능합니다(구조적 안전 보장 전제).

일반적인 애플리케이션 시나리오

광산 도로 및 정지면의 임시 지지대입니다.

터널굴착시 파손된 암석부분의 긴급보강.

수명이 짧은 소규모 지하 엔지니어링을 지원합니다.
