접착식 포스트텐셔닝 시스템은 어떻게 작동하나요?

A 접착식 포스트텐셔닝 시스템콘크리트가 굳은 후 강재로 인장을 가하여 강재를 콘크리트에 영구적으로 접착시켜 콘크리트를 보강하는 공법입니다.

구성요소

힘줄: 고강도 강철 케이블 또는 막대

덕트: 힘줄을 수용하는 플라스틱 또는 금속 튜브

앵커리지: 콘크리트에 장력을 전달하는 끝 부분의 장치

그라우트(Grout): 덕트를 채우는 시멘트질 재료

작업 과정

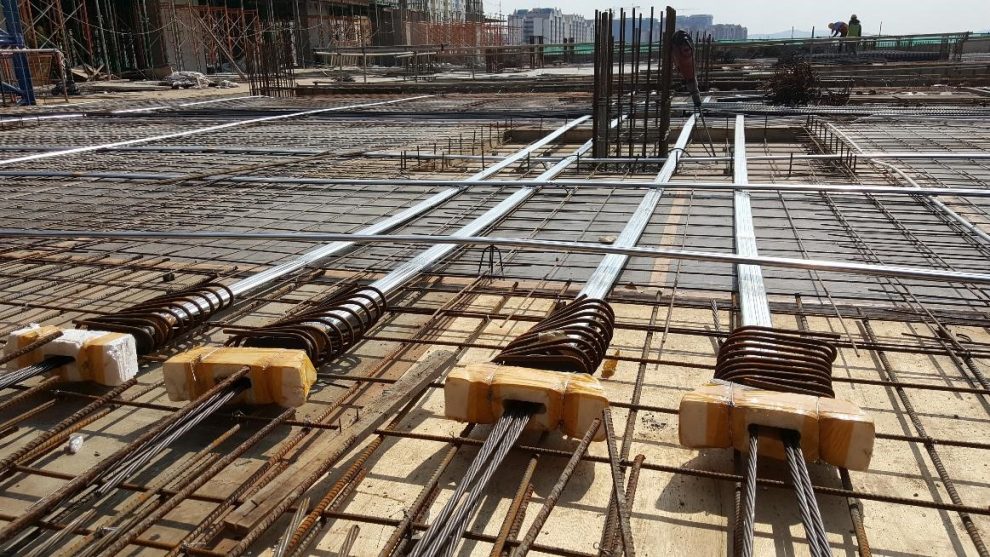

1 설치 단계

덕트는 구조 설계에 따라 콘크리트 거푸집에 배치됩니다.

콘크리트를 붓기 전에 이 덕트에 힘줄을 삽입합니다.

앵커리지는 힘줄의 양쪽 끝에 위치합니다.

2 콘크리트 타설 및 양생

덕트와 힘줄 주위에 콘크리트가 부어집니다.

콘크리트는 충분한 강도(일반적으로 설계 강도의 70-80%)까지 경화됩니다.

3 긴장 과정

유압 잭은 힘줄에 장력을 가합니다.

힘줄은 지정된 힘(보통 최대 강도의 70-80%)까지 늘어납니다.

앵커리지가 고정되는 동안 장력이 유지됩니다.

4 결합단계

그라우트는 압력을 받아 덕트로 펌핑됩니다.

그라우트는 힘줄과 덕트 사이의 모든 빈 공간을 채웁니다.

경화되면 그라우트는 힘줄, 덕트 및 콘크리트 사이에 영구적인 결합을 생성합니다.

주요 장점

증가된 구조적 용량: 더 긴 스팬과 더 얇은 섹션을 허용합니다.

균열 제어: 서비스 부하 시 균열을 줄이거나 제거합니다.

내구성: 본드는 힘줄을 부식으로부터 보호합니다.

하중 재분배: 응력이 구조 전체에 더욱 고르게 분포됩니다.

응용

교량 및 주차 구조물

고층 건물

산업시설

스팬이 큰 슬래브 및 빔
