비접착 포스트텐셔닝 시스템은 어떻게 작동하나요?

안비접착 포스트텐셔닝 시스템인장된 강철 텐던이 주변 콘크리트에 영구적으로 부착되지 않는 프리스트레싱 기술입니다(텐던이 콘크리트와 결합하기 위해 덕트로 그라우팅되는 접착 포스트텐셔닝과 달리). 대신, 힘줄은 내구성 있는 코팅과 외장으로 콘크리트와 격리되어 구조물의 수명 동안 콘크리트에 대해 약간 움직일 수 있습니다. 이 시스템은 유연성, 설치 용이성 및 사소한 구조적 움직임을 수용할 수 있는 능력으로 인해 슬래브, 보, 기둥 및 교량에 널리 사용됩니다.

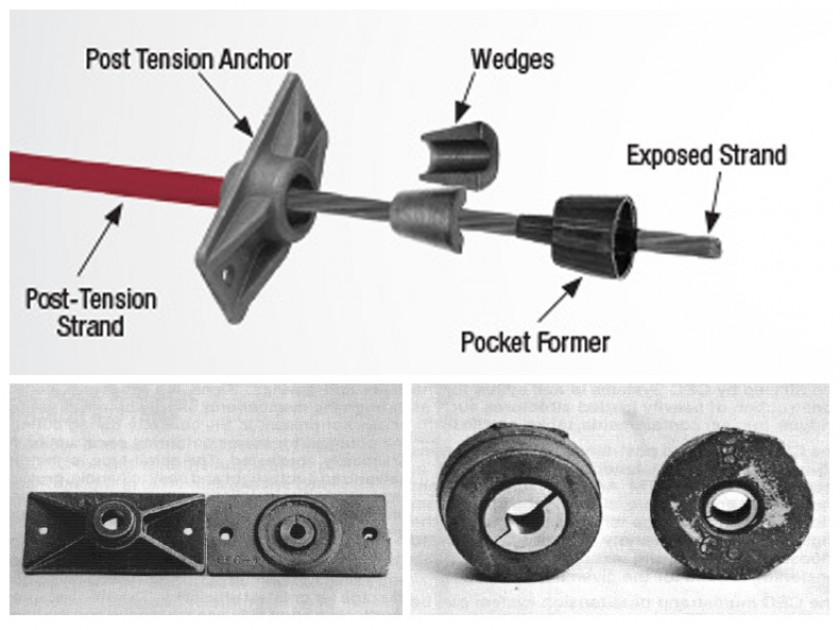

핵심 구성요소비접착 포스트텐셔닝 시스템

힘줄: 고강도 강철 연선/와이어(길이에 맞춰 조립식으로 제작된 하중 지지 요소).

덮개/코팅: 힘줄을 감싸는 매끄럽고 불침투성 플라스틱 또는 금속 덮개와 덮개 내부에 그리스/왁스 윤활제가 포함되어 있습니다. 이는 부식을 방지하고 마찰을 줄이며 힘줄이 콘크리트에 접착되지 않도록 합니다.

앵커리지(Anchorage): 텐던을 잡고 텐던의 인장력을 콘크리트 구조물에 전달하는 기계 장치(텐던의 양쪽 끝에 있음)(예: 스트랜드용 쐐기형 앵커리지).

응력 잭(Stressing Jack): 시공 중에 힘줄을 설계 힘으로 장력을 가하는 데 사용되는 유압 장비입니다.

덕트(선택 사항): 힘줄을 안내하기 위해 콘크리트에 주조된 작은 플라스틱/도관 채널(사전 배치된 힘줄 레이아웃의 경우)

장점언본디드 포스트텐셔닝

더욱 빠른 시공: 현장 그라우팅이 필요 없으며(가장 큰 시간 절약) 조립식 힘줄로 노동력이 절감됩니다.

유연한 설계: 복잡한 구조적 형상(예: 고층 건물의 평판 슬래브)에 맞게 텐던을 곡선으로 만들거나 배치할 수 있습니다.

향상된 균열 제어: 사전 압축은 서비스 하중 하에서 인장 균열을 최소화합니다. 사소한 균열(발생하는 경우)은 힘줄을 손상시키지 않습니다.

움직임 수용: 텐던 슬립은 응력 축적 없이 사소한 구조적 움직임(예: 수축, 크리프, 열팽창)을 허용합니다.

경량 구조: 철근 콘크리트에 비해 더 얇은 슬래브/빔(콘크리트 부피 감소)으로 더 긴 경간을 가능하게 합니다.

일반적인 응용

주거용/상업용 평판/평판 바닥(가장 널리 사용됨)

주차장, 교량 데크, 빔-기둥 프레임.

경사면 슬래브(수축 균열을 제어하기 위한 대형 산업 바닥용).

내진 구조(연강 철근과 결합).

요약하면,비접착 포스트텐셔닝 시스템콘크리트 경화 후 부식 방지되고 결합되지 않은 강철 힘줄에 제어된 인장력을 적용하여 콘크리트에 사전 압축을 유도하여 적용된 하중에 대응하는 동시에 힘줄이 콘크리트로부터 분리된 상태를 유지하여 유연성, 내구성 및 앵커리지를 통한 효율적인 하중 전달을 보장합니다.
